Flange linear motion ball bearing |
|
Flange Linear Bearing are characterized of smooth movement, low friction, high rigidity and long life spans. And they are economical and easy to maintain or replace. These products are widely used in digital control machines, light industrial machinery, medical machinery, bowling facilities and various packing machinery
With Four Type Available |
Standard Type Flange Linear Bearings;
Long Type Flange Linear Bearings;
Pilot Pattern Type Flange Linear Bearings;
CENTERED TYPE Flange Linear Bearings |
1. Standard Type Flange Linear Bearings |
![flange linear motion ball bearings](pro/industry-bearing/linear-bearings/flange-Linear-motion2.jpg) |
LMF/ KBF/SWF TYPE
LMF Standard Flange linear Bearings; KBF Standard Flange Linear Bearings;
SWF Standard Flange Linear Bearings; LMT Standard Flange Linear Bearings. |
MODEL NO. |
NUMBER OF BALL ROWS |
MAIN DIMENSIONS |
SQUA-RENESS |
ECCEN-TIRICITY
(MAX.) |
BASIC LOAD RATING |
INSCRIBED CIRCLE |
OUTER DIAMETER |
LENGTH |
FLANGE |
HOLE FOR ATTACHMENT |
c (kgf) |
Co (kgf) |
dr |
TOLE-RANCE |
D |
TOLE-RANCE |
L |
TOLE-RANCE |
D1 |
K |
H |
Φ |
d1 |
d2 |
h |
LMF6 |
4 |
6 |
-0
-0.009 |
12 |
-0
-0.011 |
19 |
0
-0.20 |
28 |
22 |
5 |
20 |
3.5 |
6 |
3.1 |
0.012 |
0.012 |
21 |
27 |
LMF8S |
4 |
8 |
15 |
17 |
32 |
25 |
5 |
24 |
3.5 |
6 |
3.1 |
18 |
22 |
LMF8 |
4 |
8 |
15 |
24 |
32 |
25 |
5 |
24 |
3.5 |
6 |
3.1 |
28 |
40 |
LMF10 |
4 |
10 |
19 |
-0
-0.013 |
29 |
40 |
30 |
6 |
29 |
4.5 |
7.5 |
4.1 |
38 |
56 |
LMF12 |
4 |
12 |
21 |
30 |
42 |
32 |
6 |
32 |
4.5 |
7.5 |
4.1 |
52 |
80 |
LMF13 |
4 |
13 |
23 |
32 |
43 |
34 |
6 |
33 |
4.5 |
7.5 |
4.1 |
52 |
80 |
LMF16 |
5 |
16 |
28 |
37 |
48 |
37 |
6 |
38 |
4.5 |
7.5 |
4.1 |
79 |
120 |
LMF20 |
5 |
20 |
-0
-0.010 |
32 |
-0
-0.016 |
42 |
54 |
42 |
8 |
43 |
5.5 |
9 |
5.1 |
0.015 |
0.015 |
90 |
140 |
LMF25 |
6 |
25 |
40 |
59 |
0
-0.30 |
62 |
50 |
8 |
51 |
5.5 |
9 |
5.1 |
100 |
160 |
LMF30 |
6 |
30 |
45 |
64 |
74 |
58 |
10 |
60 |
6.6 |
11 |
6.1 |
160 |
280 |
LMF35 |
6 |
35 |
-
0-0.012 |
52 |
-0
-0.019 |
70 |
82 |
64 |
10 |
67 |
6.6 |
11 |
6.1 |
0.020 |
0.020 |
170 |
320 |
LMF40 |
6 |
40 |
60 |
80 |
96 |
75 |
13 |
78 |
9 |
14 |
8.1 |
220 |
410 |
LMF50 |
6 |
50 |
80 |
100 |
116 |
92 |
13 |
98 |
9 |
14 |
8.1 |
390 |
810 |
LMF60 |
6 |
60 |
-0
-0.015 |
90 |
-0
-0.022 |
110 |
134 |
106 |
18 |
112 |
11 |
17.5 |
10.8 |
0.025 |
0.025 |
480 |
1020 |
![](pro/industry-bearing/linear-bearings/flange-Linear-motion3.jpg) |
LMK/KBK/SWK TYPE
LMK Type Standard Flange Linear Bearing; KBK Type Standard Flange Linear Bearing
SWK Type Standard Flange Linear Bearings; |
MODEL NO. |
NUMBER OF BALL ROWS |
MAIN DIMENSIONS |
SQUA-RENESS |
ECCEN-TIRICITY (MAX.) |
BASIC LOAD RATING |
INSCRIBED CIRCLE |
OUTER DIAMETER |
LENGTH |
FLANGE |
HOLE FOR ATTACHMENT |
c (kgf) |
Co (kgf) |
dr |
TOLE-RANCE |
D |
TOLE-RANCE |
L |
TOLE-RANCE |
D1 |
K |
H |
Φ |
d1 |
d2 |
h |
LMK6 |
4 |
6 |
-0
-0.009 |
12 |
-0 -0.011 |
19 |
0 -0.20 |
28 |
22 |
5 |
20 |
3.5 |
6 |
3.1 |
0.012 |
0.012 |
21 |
27 |
LMK8S |
4 |
8 |
15 |
17 |
32 |
25 |
5 |
24 |
3.5 |
6 |
3.1 |
18 |
22 |
LMK8 |
4 |
8 |
15 |
24 |
32 |
25 |
5 |
24 |
3.5 |
6 |
3.1 |
28 |
40 |
LMK10 |
4 |
10 |
19 |
-0 -0.013 |
29 |
40 |
30 |
6 |
29 |
4.5 |
7.5 |
4.1 |
38 |
56 |
LMK12 |
4 |
12 |
21 |
30 |
42 |
32 |
6 |
32 |
4.5 |
7.5 |
4.1 |
52 |
80 |
LMK13 |
4 |
13 |
23 |
32 |
43 |
34 |
6 |
33 |
4.5 |
7.5 |
4.1 |
52 |
80 |
LMK16 |
5 |
16 |
28 |
37 |
48 |
37 |
6 |
38 |
4.5 |
7.5 |
4.1 |
79 |
120 |
LMK20 |
5 |
20 |
-0
-0.010 |
32 |
-0 -0.016 |
42 |
54 |
42 |
8 |
43 |
5.5 |
9 |
5.1 |
0.015 |
0.015 |
90 |
140 |
LMK25 |
6 |
25 |
40 |
59 |
0 -0.30 |
62 |
50 |
8 |
51 |
5.5 |
9 |
5.1 |
100 |
160 |
LMK30 |
6 |
30 |
45 |
64 |
74 |
58 |
10 |
60 |
6.6 |
11 |
6.1 |
160 |
280 |
LMK35 |
6 |
35 |
- 0
-0.012 |
52 |
-0 -0.019 |
70 |
82 |
64 |
10 |
67 |
6.6 |
11 |
6.1 |
0.020 |
0.020 |
170 |
320 |
LMK40 |
6 |
40 |
60 |
80 |
96 |
75 |
13 |
78 |
9 |
14 |
8.1 |
220 |
410 |
LMK50 |
6 |
50 |
80 |
100 |
116 |
92 |
13 |
98 |
9 |
14 |
8.1 |
390 |
810 |
LMK60 |
6 |
60 |
-0
-0.015 |
90 |
-0 -0.022 |
110 |
134 |
106 |
18 |
112 |
11 |
17.5 |
10.8 |
0.025 |
0.025 |
480 |
1020 |
![](pro/industry-bearing/linear-bearings/flange-Linear-motion4.jpg) |

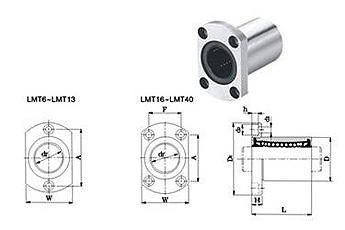

LMT TYPE
LMT Standard Flange Linear Bearings |
MODEL NO. |
NUMBER OF BALL ROWS |
MAIN DIMENSIONS |
SQUA-RENESS |
ECCEN-TIRICITY (MAX.) |
BASIC LOAD RATING |
INSCRIBED CIRCLE |
OUTER DIAMETER |
LENGTH |
FLANGE |
HOLE FOR ATTACHMENT |
c (kgf) |
Co (kgf) |
dr |
TOLE-RANCE |
D |
TOLE-RANCE |
L |
TOLE-RANCE |
D1 |
W |
H |
A |
F |
d1 |
d2 |
h |
LMT6 |
4 |
6 |
-0
-0.009 |
12 |
-0
-0.013 |
19 |
0
-0.20 |
28 |
18 |
5 |
20 |
|
3.5 |
6 |
3.1 |
0.012 |
0.012 |
21 |
27 |
LMT8 |
4 |
8 |
15 |
24 |
32 |
21 |
5 |
24 |
|
3.5 |
6 |
3.1 |
27 |
41 |
LMT10 |
4 |
10 |
19 |
-0
-0.016 |
29 |
40 |
25 |
6 |
29 |
|
4.5 |
7.5 |
4.1 |
38 |
56 |
LMT12 |
4 |
12 |
21 |
30 |
42 |
27 |
6 |
32 |
|
4.5 |
7.5 |
4.1 |
42 |
61 |
LMT13 |
4 |
13 |
23 |
32 |
43 |
29 |
6 |
33 |
|
4.5 |
7.5 |
4.1 |
52 |
79 |
LMT16 |
5 |
16 |
28 |
37 |
48 |
34 |
6 |
31 |
22 |
4.5 |
7.5 |
4.1 |
79 |
120 |
LMT20 |
5 |
20 |
-0
-0.01 |
32 |
-0
-0.019 |
42 |
54 |
38 |
8 |
36 |
24 |
5.5 |
9 |
5.1 |
0.015 |
0.015 |
88 |
140 |
LMT25 |
6 |
25 |
40 |
59 |
0
-0.30 |
62 |
46 |
8 |
40 |
32 |
5.5 |
9 |
5.1 |
100 |
160 |
LMT30 |
6 |
30 |
45 |
64 |
74 |
51 |
10 |
49 |
35 |
6.6 |
11 |
6.1 |
160 |
280 |
2.Long Type Flange Linear Bearings |
![](pro/industry-bearing/linear-bearings/flange-Linear-motion5.jpg) |
LMF-L/KBF-L/SWF-L Type
LME-L long type flange linear bearings;
KBF-L long type flange linear bearings;
SWF-L long type flange linear bearings; |
NO. |
NUMBER OF BALL ROWS |
MAIN DIMENSIONS |
SQUA-RENESS |
ECCEN-TIRICITY (MAX.) |
BASIC LOAD RATING |
INSCRIBED CIRCLE |
OUTER DIAMETER |
LENGTH |
FLANGE |
HOLE FOR ATTACHMENT |
c (kgf) |
Co (kgf) |
dr |
TOLE-RANCE |
D |
TOLE-RANCE |
L |
TOLE-RANCE |
D1 |
K |
H |
Φ |
d1 |
d2 |
h |
LMF6L |
4 |
6 |
-0
-0.01 |
12 |
-0
-0.013 |
35 |
0
-0.30 |
28 |
22 |
5 |
20 |
3.5 |
6 |
3.1 |
0.015 |
0.014 |
33 |
54 |
LMF8L |
4 |
8 |
15 |
45 |
32 |
25 |
5 |
24 |
3.5 |
6 |
3.1 |
44 |
80 |
LMF10L |
4 |
10 |
19 |
-0
-0.016 |
55 |
40 |
30 |
6 |
29 |
4.5 |
7.5 |
4.1 |
60 |
112 |
LMF12L |
4 |
12 |
21 |
57 |
42 |
32 |
6 |
32 |
4.5 |
7.5 |
4.1 |
83 |
160 |
LMF13L |
4 |
13 |
23 |
61 |
43 |
34 |
6 |
33 |
4.5 |
7.5 |
4.1 |
83 |
160 |
LMF16L |
5 |
16 |
28 |
70 |
48 |
37 |
6 |
38 |
4.5 |
7.5 |
4.1 |
126 |
240 |
LMF20L |
5 |
20 |
-0
-0.012 |
32 |
-0
-0.019 |
80 |
54 |
42 |
8 |
43 |
5.5 |
9 |
5.1 |
0.02 |
0.02 |
143 |
280 |
LMF25L |
6 |
25 |
40 |
112 |
0
-0.40 |
62 |
50 |
8 |
51 |
5.5 |
9 |
5.1 |
159 |
320 |
LMF30L |
6 |
30 |
45 |
123 |
74 |
58 |
10 |
60 |
6.6 |
11 |
6.1 |
254 |
560 |
LMF35L |
6 |
35 |
-0
-0.015 |
52 |
-0
-0.022 |
135 |
82 |
64 |
10 |
67 |
6.6 |
11 |
6.1 |
0.025 |
0.025 |
270 |
640 |
LMF40L |
6 |
40 |
60 |
151 |
96 |
75 |
13 |
78 |
9 |
14 |
8.1 |
350 |
820 |
LMF50L |
6 |
50 |
80 |
192 |
116 |
92 |
13 |
98 |
9 |
14 |
8.1 |
620 |
1622 |
LMF60L |
6 |
60 |
-0
-0.02 |
90 |
-0
-0.025 |
209 |
134 |
106 |
18 |
112 |
11 |
17.5 |
10.8 |
770 |
20 |
![](pro/industry-bearing/linear-bearings/flange-Linear-motion6.jpg) |
LMTP-L TYPE
LMTP-L type Long Flange Linear bearings |
MODEL NO. |
NUMBER OF BALL ROWS |
MAIN DIMENSIONS |
SQUA-RENESS |
ECCEN-TIRICITY (MAX.) |
BASIC LOAD RATING |
INSCRIBED CIRCLE |
OUTER DIAMETER |
LENGTH |
I |
FLANGE |
HOLE FOR ATTACHMENT |
c (kgf) |
Co (kgf) |
dr |
TOLE-RANCE |
D |
TOLE-RANCE |
L |
TOLE-RANCE |
D1 |
K |
H |
Φ |
d1 |
d2 |
h |
LMFP6L |
4 |
6 |
-0
-0.01 |
12 |
-0
-0.013 |
35 |
0
-0.30 |
5 |
28 |
22 |
5 |
20 |
3.5 |
6 |
3.1 |
0.015 |
0.015 |
33 |
54 |
LMFP8L |
4 |
8 |
15 |
45 |
5 |
32 |
25 |
5 |
24 |
3.5 |
6 |
3.1 |
44 |
80 |
LMFP10L |
4 |
10 |
19 |
-0
-0.016 |
55 |
6 |
40 |
30 |
6 |
29 |
4.5 |
7.5 |
4.1 |
60 |
112 |
LMFP12L |
4 |
12 |
21 |
57 |
6 |
42 |
32 |
6 |
32 |
4.5 |
7.5 |
4.1 |
83 |
160 |
LMFP13L |
4 |
13 |
23 |
61 |
6 |
43 |
34 |
6 |
33 |
4.5 |
7.5 |
4.1 |
83 |
160 |
LMFP16L |
5 |
16 |
28 |
70 |
6 |
48 |
37 |
6 |
38 |
4.5 |
7.5 |
4.1 |
126 |
240 |
LMFP20L |
5 |
20 |
-0
-0.012 |
32 |
-0
-0.019 |
80 |
8 |
54 |
42 |
8 |
43 |
5.5 |
9 |
5.1 |
0.02 |
0.02 |
143 |
280 |
LMFP25L |
6 |
25 |
40 |
112 |
0
-0.40 |
8 |
62 |
50 |
8 |
51 |
5.5 |
9 |
5.1 |
159 |
320 |
LMFP30L |
6 |
30 |
45 |
123 |
10 |
74 |
58 |
10 |
60 |
6.6 |
11 |
6.1 |
254 |
560 |
LMFP35L |
6 |
35 |
-0
-0.015 |
52 |
-0
-0.022 |
135 |
10 |
82 |
64 |
10 |
67 |
6.6 |
11 |
6.1 |
0.025 |
0.025 |
270 |
640 |
LMFP40L |
6 |
40 |
60 |
151 |
13 |
96 |
75 |
13 |
78 |
9 |
14 |
8.1 |
350 |
820 |
LMFP50L |
6 |
50 |
80 |
192 |
13 |
116 |
92 |
13 |
98 |
9 |
14 |
8.1 |
620 |
1622 |
LMFP60L |
6 |
60 |
-0
-0.02 |
90 |
-0
-0.025 |
209 |
18 |
134 |
106 |
18 |
112 |
11 |
17.5 |
10.8 |
770 |
2040 |
![](pro/industry-bearing/linear-bearings/flange-Linear-motion7.jpg) |
LMK-L/KBK-L/SWK-L TYPE
LMK-L long type Flange Linear Bearing; KBK-L Long type Flange linear Bearing;
SWK-L long type Flange Linear Bearing; |
MODEL NO. |
NUMBER OF BALL ROWS |
MAIN DIMENSIONS |
SQUA-RENESS |
ECCEN-TIRICITY (MAX.) |
BASIC LOAD RATING |
INSCRIBED CIRCLE |
OUTER DIAMETER |
LENGTH |
FLANGE |
HOLE FOR ATTACHMENT |
c (kgf) |
Co (kgf) |
dr |
TOLE-RANCE |
D |
TOLE-RANCE |
L |
TOLE-RANCE |
D1 |
K |
H |
Φ |
d1 |
d2 |
h |
LMK6L |
4 |
6 |
-0
-0.01 |
12 |
-0
-0.013 |
35 |
0
-0.30 |
28 |
22 |
5 |
20 |
3.5 |
6 |
3.1 |
0.015 |
0.014 |
33 |
54 |
LMK8L |
4 |
8 |
15 |
45 |
32 |
25 |
5 |
24 |
3.5 |
6 |
3.1 |
44 |
80 |
LMK10L |
4 |
10 |
19 |
-0
-0.016 |
55 |
40 |
30 |
6 |
29 |
4.5 |
7.5 |
4.1 |
60 |
112 |
LMK12L |
4 |
12 |
21 |
57 |
42 |
32 |
6 |
32 |
4.5 |
7.5 |
4.1 |
83 |
160 |
LMK13L |
4 |
13 |
23 |
61 |
43 |
34 |
6 |
33 |
4.5 |
7.5 |
4.1 |
83 |
160 |
LMK16L |
5 |
16 |
28 |
70 |
48 |
37 |
6 |
38 |
4.5 |
7.5 |
4.1 |
126 |
240 |
LMK20L |
5 |
20 |
-0
-0.012 |
32 |
-0
-0.019 |
80 |
54 |
42 |
8 |
43 |
5.5 |
9 |
5.1 |
0.02 |
0.02 |
143 |
280 |
LMK25L |
6 |
25 |
40 |
112 |
0
-0.40 |
62 |
50 |
8 |
51 |
5.5 |
9 |
5.1 |
159 |
320 |
LMK30L |
6 |
30 |
45 |
123 |
74 |
58 |
10 |
60 |
6.6 |
11 |
6.1 |
254 |
560 |
LMK35L |
6 |
35 |
-0
-0.015 |
52 |
-0
-0.022 |
135 |
82 |
64 |
10 |
67 |
6.6 |
11 |
6.1 |
0.025 |
0.025 |
270 |
640 |
LMK40L |
6 |
40 |
60 |
151 |
96 |
75 |
13 |
78 |
9 |
14 |
8.1 |
350 |
820 |
LMK50L |
6 |
50 |
80 |
192 |
116 |
92 |
13 |
98 |
9 |
14 |
8.1 |
620 |
1622 |
LMK60L |
6 |
60 |
-0
-0.02 |
90 |
-0
-0.025 |
209 |
134 |
106 |
18 |
112 |
11 |
17.5 |
10.8 |
770 |
2040 |
auto bearing & ball bearing
Other related category: |
Auto Bearings, Power Transmission Parts, Auto Steering Gears |
Relative Product : |
Deep Groove Ball Bearings , Angular Contact Ball Bearing , Cylindrical Roller Bearings , Self-Aligning Ball Bearing , Spherical Roller Bearings , Tapered Roller Bearings , Bearing Units , Thrust Bearings , Needle Roller Bearings , Linear Bearings , Special Non Standard Bearings |
|
![](images/spacer.gif) |
